木纹金（木目金）

       木纹金日语中称为“木目金”，英文中称为“Mokume gane或Mokume” 。木纹金如同它的字面的意思一样，是在金属表面表 现出似木头花纹的金属技术之一。利用不同的金属，例如紫铜+黄铜+赤铜+四分之一铜+银等多种金属相加在一起的金属板材，在多层重叠后，经过锻打延展后再使用钢凿雕刻，或用钻头切削，使其表面出现木纹状花样，在首饰和装饰上多有使用。

       木材在生长的过程中，受外界影响会形成独特的花纹，内部年轮走向也会不同，同样，每一件木纹金作品受外界因素或者人为因素，也会同木材一样，形成独特对的结构纹理，所以每一件木纹金作品都是独一无二的。

木纹金工艺起源于日本，距今大约有400多年历史，最开始是应用于日本武士刀的护手上，在刀剑制作师和其他金属工艺师的共同努力下，木纹金的技术得到发展和传承。在我国，木纹金也有着悠久的历史，但是由于工艺特点的限制，它并没有发展为我国主流金属工艺，就流程来说还存在一些问题，目前主要以模仿为主。但随着科技的进步，和消费者对于个性化首饰的追求，我国对木纹金的研究日益深入，其中很多高校设计专业的学生都表示出了对木纹金极大的兴趣。

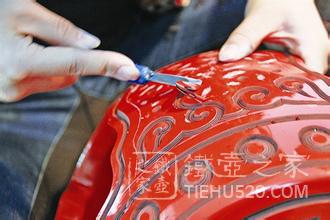

关于木纹金的历史，现在最有力的说法是在日本江户时代初 期（公元 1600 年前后），从出羽秋田住正阿弥传兵卫制作的俱利雕刻手开始了木纹金的历史。俱利雕刻是参考了中国的雕漆工艺中具有代表性的雕刻作品“屈轮·堆朱”制作的（堆朱-中国称为雕漆工艺） 。中国的“屈轮堆·朱”主要是黑漆和红漆的两种漆的多层交替重叠，在其表面雕刻出旋涡花纹等错综层次的技巧。堆朱作品及工艺技术约在公元1192年的镰仓时代开始传到了日本。日本工匠在接受并继承了堆朱技巧的同时，由于堆朱作品层次变化的美感使日本工匠们用同样的工艺方法在金属材料上得到近似又不同效果的工艺作品，被称为“木纹金” 。

木纹金工艺技巧大致有三种：1. 电炉扩散熔解法制作的木纹金，2. 焊枪熔化法制作的木纹金，3. 焊药法制做的木纹金。其中前两种方法否是利用"扩散熔解"方法制作的，第三种方法是欧洲艺术家们创造出来的。也正是因为其复杂的制作工艺，木纹金也是贵重首饰的代表之一。

近代采用锻打大马士革钢的方法，生成更多、更复杂的花纹，但某些种色彩铜料有毒，往往被舍去。首饰匠则根据同样的原理，将黄金、白金、赤金、玫瑰金等用于生产珠宝级Mokume。现代Mokume的制作方法和折叠锻打大马士革钢略有不同，主要是层间焊接过程不一样，并不使用锤打。Mokume层间焊接普遍使用静态施压、高温固结方法。

一般使用若干层铜板，将具有较低熔点的铜板作为主连接。假设使用白铜、黄铜、紫铜三种色彩铜板作Mokume，白铜板即作为主连接层，铜板被以下顺序叠放：白铜、黄铜、白铜、紫铜、白铜……白铜。各层铜板的厚度可以根据所期望的花纹调节。

一般，使用裁成同样尺寸的铜板，（常常是1-1.5英寸宽，2-3英寸长，叠合厚度0.5-0.7英寸）叠合在一起，放入两片方形耐热钢板中，利用钢板上的若干只螺栓夹紧，越紧越好，铜板在叠放前应该注意表面去油、清洁。可考虑采用不锈钢箔包裹或其他防氧化措施。

将夹紧的材料放入加热炉中，升温到最低熔点温度减50-100c，保温2-3小时，即实现了第一次焊接。

焊接完成后，为了保证不沿虚焊或脱焊处裂开，需将四面边缘用锉刀修至没有脱焊（一般虚焊或脱焊部位发生在和空气密切接触的位置，即边缘）。

以后的加工可采用热锻或热轧方法，生产出适当厚度的Mokume原材。然后用凸模法或刻挖法或扭绞法暴露花纹，最后加工至成品。

使用过程对Mokume本身没有很高的层间焊接强度要求，因此Mokume的制作方法相对大马士革钢简单。
